一、技術參數

型 號YKP4060                                 YKP5070

印刷面積mm400×600                          500*700

平臺尺寸mm500×700                           600*800

最大網框mm700×850                           700*900

平臺精度mm±0.05                              ±0.05

承印厚度 mm≤50                              ≤50

套印精度mm±0.01                               ±0.01

最高印次 pcs/H400~600                       400~600

電源/功率 V/KW380 / 2.3                        380 / 2.3

印刷壓力Kgf/cm24.0~8.0                        4.0~8.0

外形尺寸L×B×H mm1250×1000×1850               1650×1300×1850

二、性能特點

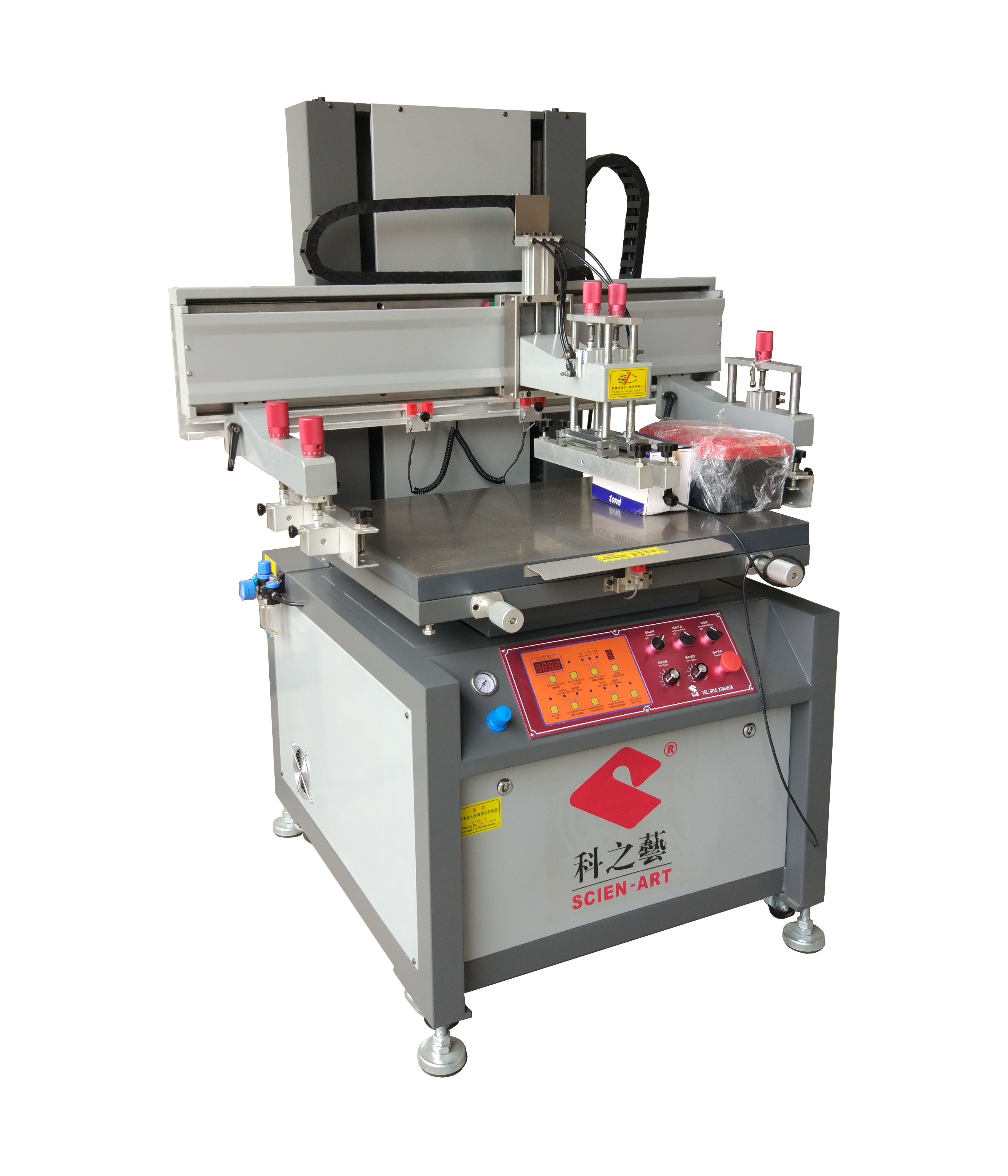

1）立式結構，網版垂直上下升降，印刷頭左右動作。

2）網版升降和印刷過程采用獨立驅動源，動作協調、速度穩定可調。

3）PLC或單片機控制系統。

4）臺灣萬鑫變頻馬達驅動印刷刀架，H.W.L光電眼控制行程，獨立調校。

5）臺灣工機升降連體減速機驅動網版上下升降，動作平穩。

6）整體精磨高強硬度平臺(可定做平臺)，均布吸氣孔。

7）國產名牌高強真空吸氣泵，強力真空吸附，保證多色套色準確。

8）印刷平臺水平和垂直方向配附精密微調手柄，微調精確，套色對版方便。

9）設有手動/半自動/全自動三種印刷模式，自動印刷間接時間數字控制(１~９秒)。

10）獨立設計的機頭升降裝置，刮墨刀／回墨刀、網版裝卸和網版清洗方便。

11）左右網夾臂安裝版距調節裝置，調整方便。

12）刮印和回墨的角度可調節，氣動自動同步離網裝置。

三、結構配置說明結構部分項目配件名稱配置說明基本結構結構立式機架鋼結構焊接焊接,平面精磨加工橫梁鑄鋁合金橫梁鑄造鋁合金滑套鋁合金導柱銀鋼枝臺灣產高頻加硬鋼軸底座鑄鐵底座鑄造-HT鑄鐵機架升降升降驅動減速機變頻驅動臺灣工機減速機、臺灣大同電機，

臺灣士林變頻器升降導向雙立柱臺灣產高頻加硬鋼軸印刷拖動印刷驅動變頻拖動系統臺灣萬鑫變頻電機、臺灣士林變頻器印刷導向直線方導軸臺灣上銀導軌版架系統網版夾緊機械氣動組合鋁制手柄、博世億日氣缸、電磁閥離網系統氣動博世億日氣缸刮墨系統氣動博世億日氣缸、刻度顯示壓力微調平臺系統是否吸氣吸氣上海富力高壓風機、吸風電磁閥平臺微調吸氣平臺刻度顯示精密微調控制系統控制電路PLC/單片三菱PLC/眾立單片面板控制電氣組件歐姆龍中間繼電器、、HLW感應開關，正泰空氣開關，LG交流接觸器，金環宇主電纜線，歐羅特開關按鈕氣動組件博世億日電磁閥及油水分離器安全裝置安全框架氧化鋁合金型材安全剎車紅色氧化剎車板/安全標示安全升降博世億日氣缸、電磁閥

四、售后保障

設備免費保修一年(人為事故除外)，終生維護。

注：1）廣東省內免費上門服務，接報故障通知后24小時內處理或給予解決方案答復；

2）廣東省外免費提供維修配件一年(人為事故除外)。接報故障通知后24小時內聯系處理或答復解決方案，若遇電話溝通無法解決或無法答復處理辦法等重大故障，雙方另行協商上門服務事宜。
